die henninger zs 2000 serie

Horizontales Zentrumschleifen für höchste Anforderungen

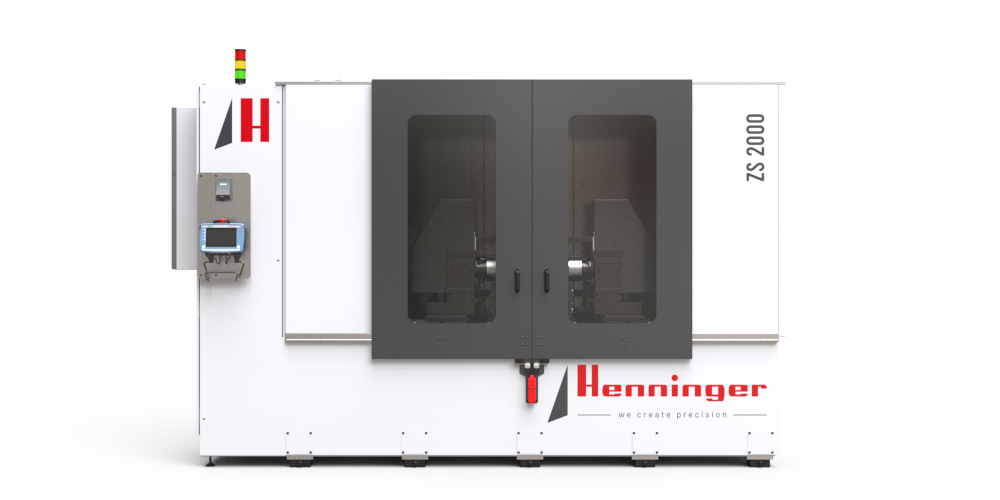

Henninger Zentrumschleifmaschine ZS 2000

für grosse bauteile und hohe produktivität

Die Henninger ZS 2000 ist eine horizontal ausgelegte Zentrumschleifmaschine für Anwendungen mit hohen Anforderungen an Produktivität und/oder Werkstückdimension.

Die Maschine wird kundenspezifisch ausgelegt und ermöglicht je nach Ausführung unterschiedliche Einsatzschwerpunkte:

  • Großserienfertigung mit hohen Taktzeiten:
    Durch das gleichzeitige Schleifen beider Zentren können Bearbeitungszeiten deutlich reduziert und ein hoher Durchsatz realisiert werden.
  • Bearbeitung großer und schwerer Werkstücke:
    Die horizontale Bauweise ermöglicht die sichere und präzise Bearbeitung von Bauteilen, auch bei anspruchsvollen Geometrien und hohen Gewichten.

Die ZS 2000 ist dabei keine Standardmaschine, sondern wird konsequent auf die jeweilige Anwendung ausgelegt – je nach Anforderung sowohl für maximale Produktivität als auch für anspruchsvolle Bauteilabmessungen.





zs 2000 serie überblick

Ausgelegt für große und schwere Werkstücke

Die ZS 2000 ist für die Bearbeitung großer und schwerer Werkstücke ausgelegt und ermöglicht Bauteilgewichte bis zu 2 Tonnen (2.000kg) sowie Werkstücklängen bis zu 6 m (6.000mm).

Durch die kundenspezifische Auslegung der Maschine können auch anspruchsvolle Werkstücke sicher aufgenommen und zuverlässig bearbeitet werden.

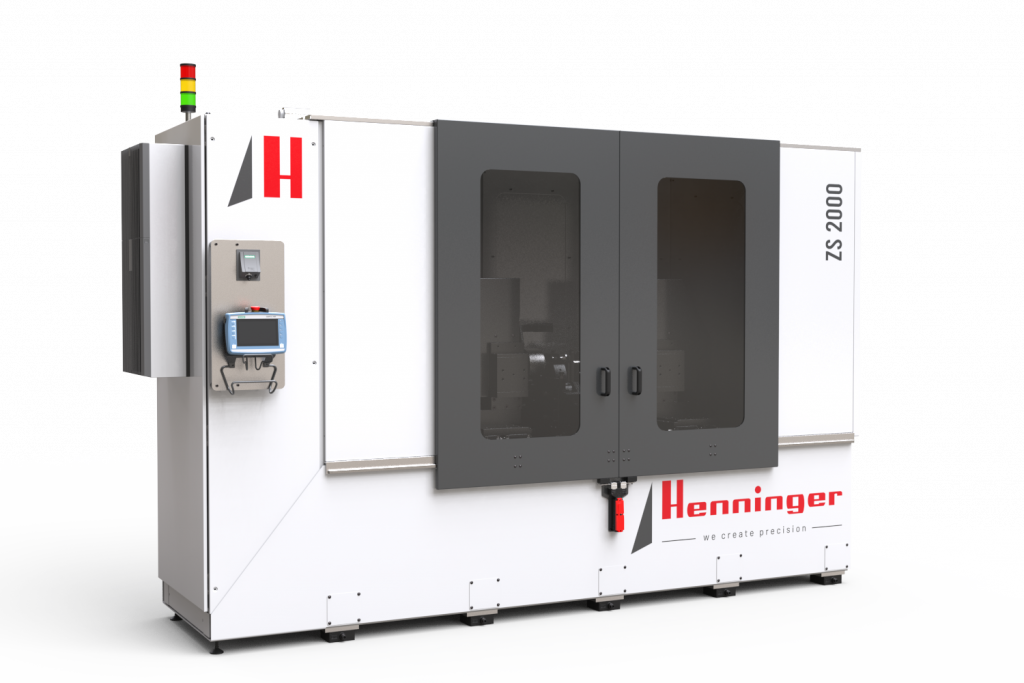

Henninger Zentrumschleifmaschine ZS 2000

horizontale werkstück position

 Die horizontale Bauweise bietet in geeigneten Anwendungen Vorteile im Handling: Das Werkstück bleibt bereits beim Einlegen in der gleichen Positionslage wie im anschließenden Schleifprozess. Dadurch können Umorientierungen entfallen, was den Ablauf vereinfacht und Fehlerquellen reduziert. In Kombination mit dem gleichzeitigen Schleifen beider Zentren lassen sich Prozesse beschleunigen und Taktzeiten verkürzen.

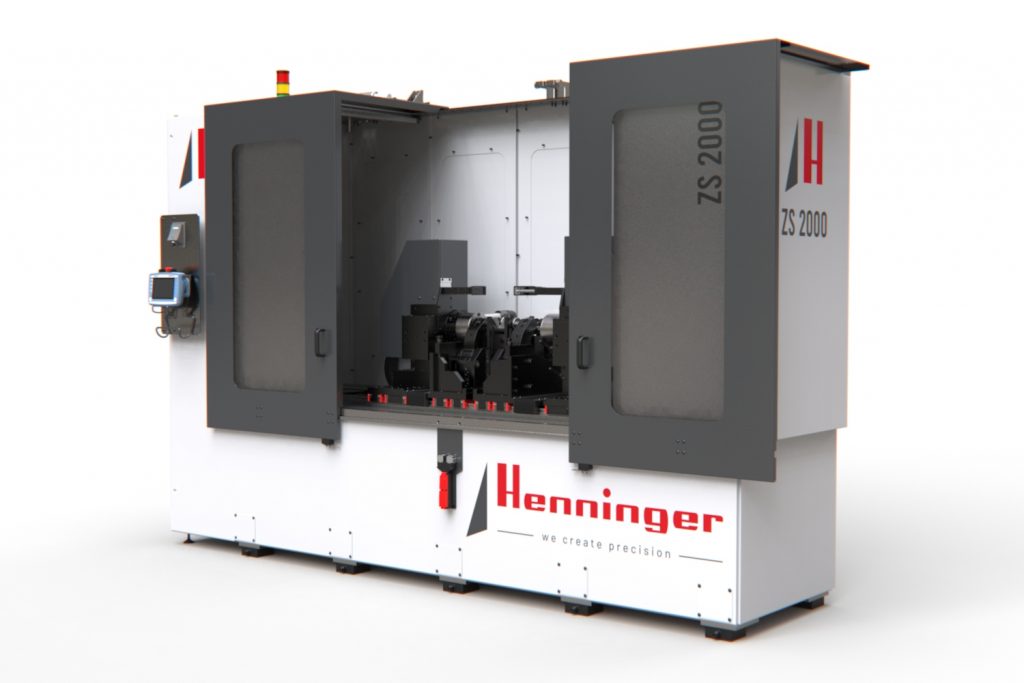

Henninger ZS 2000 mit geöffneten Türen

Beladung von Oben

Die ZS 2000 kann von oben beladen werden – manuell, per Kran oder über ein automatisiertes Portalhandling.

Die Bauweise ermöglicht eine sichere und flexible Handhabung unterschiedlichster Werkstücke und unterstützt einen effizienten Materialfluss im Prozess.

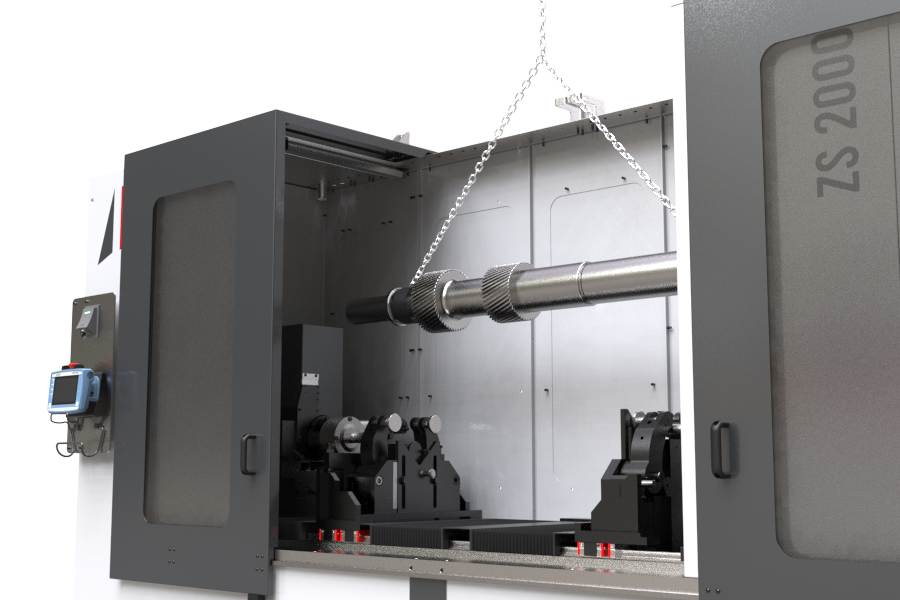

Henninger ZS 2000 mit Beladung von oben

ein intuitives bedienkonzept

Die ZS 2000 verfügt über ein klar strukturiertes Bedienkonzept: Wichtige Funktionen sind direkt über dedizierte Tasten erreichbar und ermöglichen eine schnelle und sichere Steuerung.

Für erweiterte Einstellungen steht ein übersichtliches LCD‑Display zur Verfügung, über das sich sämtliche relevanten Prozessparameter präzise konfigurieren lassen.

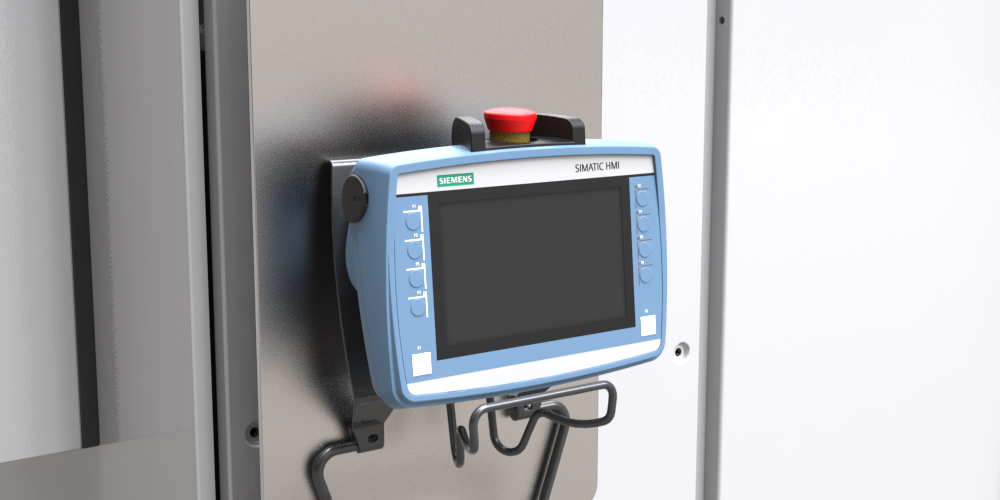

Henninger ZS 2000 – Detailansicht

zs 2000 serie anwendungen

Großserienfertigung

  • Wellen
  • Getriebewellen
  • Motorwellen
  • rotationssymmetrische Serienbauteile

Große und schwere Werkstücke

  • große Wellen
  • Spindeln
  • langdimensionierte Bauteile

Kundenspezifische Anwendungen

  • projektspezifische Sonderlösungen
  • Anwendungen mit besonderen Anforderungen an Bauraum oder Prozess
  • Integration in automatisierte Fertigungslinien

ZS 2000 serie Spezifikationen

ParameterWert
Schleifbereich der ZentrierbohrungenØ 1–148 mm / Ø 1–190 mm (optional)
Schraubstockspannbereich (Ø)≤ 450 mm
Werkstücklänge max.≤ 6000 mm
Werkstückgewicht max.≤ 2000 kg
Schleifspindeldrehzahl5,000–35,000 min⁻¹
SpannzangenaufnahmeØ 1–13 mm, DIN 6499
SchleifmittelEK, HM, CBN, D
Maschinenbreiteabhängig von Maschinengröße
Maschinentiefeabhängig von Maschinengröße
Maschinenhöheabhängig von Maschinengröße
Maschinengewichtabhängig von Maschinengröße
Elektrischer Anschluss3 × 400 V, 50 Hz, N, PE
Farbe FußteilRAL 7035 lichtgrau
Farbe KopfteilRAL 7016 anthrazit

Je nach Maschinenvariante und Optionen können die Werte variieren.

ZS 2000 serie optionen

CNC- und Automatisierungslösung

Die ZS 2000 ist vollständig CNC‑fähig und kann als Teil automatisierter Fertigungslinien eingesetzt werden.

Durch die CNC‑basierte Prozesssteuerung wird eine präzise, reproduzierbare und stabile Bearbeitung gewährleistet. In Kombination mit automatisiertem Handling lassen sich leistungsfähige und durchgängige Produktionsprozesse realisieren.

CNC-Automation Logo

geschlossene umhausung

Optional erhältliche Maschinenumhausung in vollständig geschlossener Ausführung mit großflächigen Schiebetüren.

Diese ermöglicht einen komfortablen Zugang zum Arbeitsraum für Rüst‑ und Wartungsarbeiten.

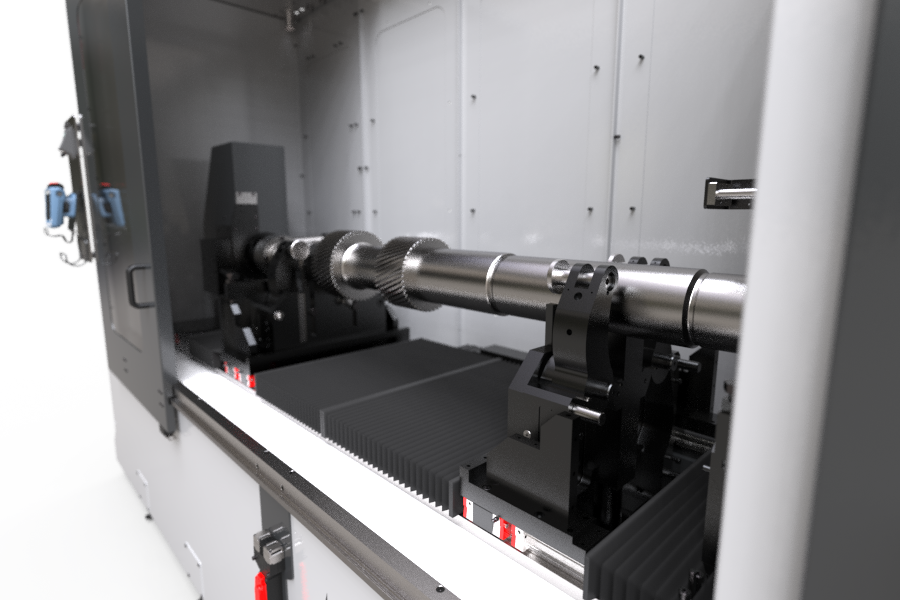

Henninger ZS 2000 – Detailansicht

Absaugung

Effiziente Staubabsaugung für saubere und sichere Arbeitsbedingungen: In Kombination mit der optionalen Absaugglocke werden Schleifstäube gezielt erfasst und zuverlässig abgeführt. Das schützt Bediener und Maschine, reduziert Reinigungsaufwand und sorgt für eine dauerhaft hohe Prozessqualität.

Henninger ZS 2000 mit Absaugung (Option)

Sonderlösungen

Henninger GmbH & Co. KG – Maßgeschneidert auf Ihr Business: Individuelle Lösungen, die sich exakt an Ihre Anforderungen anpassen. Von der ersten Idee bis zur fertigen Maschine stehen Präzision, Effizienz und höchste Qualität im Fokus – für nachhaltigen Erfolg in Ihrer Fertigung.

Henninger Custom Shop Logo

kontaktieren sie uns gerne bei fragen zur zs 2000 Serie
