luftturbinen
spindeln mit unabhängigem Antrieb und hoher drehzahl

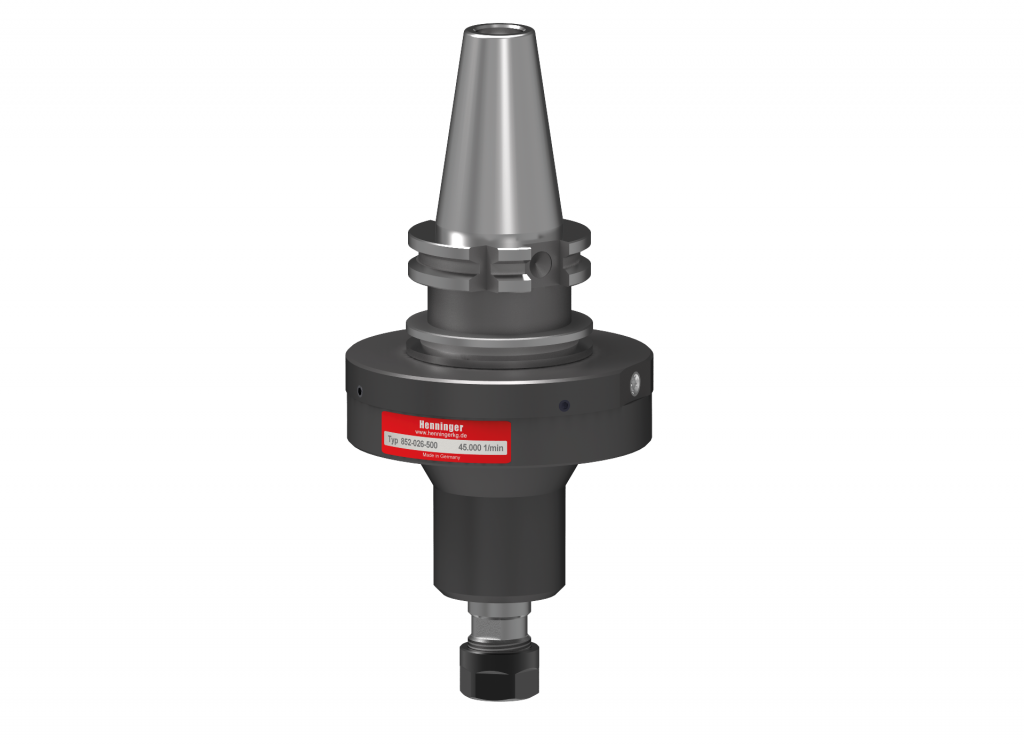

Typ 848 + 852
Unsere Luftturbinen verfügen alle über einen eigenen Antrieb und sind so vollkommen unabhängig von den jeweiligen Maschinenspindeln im Einsatz. Die Vorsatzspindeln sind bei Bedarf mit allen gängigen Werkzeugaufnahmen und Schnittstellen ausgestattet. Somit sind sie für sämtliche Werkzeugmaschinen passend.
Um die benötigten Schnittdaten, z.B. beim Abzeilen von Formen, zu erreichen, werden die hohen Drehzahlen der Luftturbinen benötigt. Moderne Schneidstoffe erfordern daneben zusätzlich Vorschübe. Herkömmliche Werkzeugmaschinen können die Drehzahl meist nicht leisten. Hier kommen die Henninger Spindeln zum Einsatz.
Die Luftzufuhr kann bei den Henninger Luftturbinen zentral durch den Werkzeugkegel erfolgen. Somit ist auch die einfache Handhabung durch den automatischen Werkzeugwechsler der Maschine möglich.
Typ 848 + 852 überblick
- Drehzahl bis 80.000 1/min
- wartungsfrei und luftbetrieben
- Luftzufuhr seitlich oder zentral
- automatisches Einwechseln möglich
- hohe Rundlaufgenauigkeit
- präzise Lagerung
Gravieren: Feinste Beschriftungen in gehärtetem Stahl oder Schmuck.
Mikrobohren: Herstellung kleinster Bohrungen in der Medizintechnik oder Uhrenindustrie.
Leiterplattenbearbeitung (PCB): Präzises Bohren und Fräsen von Platinen.
Feinstschlichten: Erzielung von spiegelglatten Oberflächen, was die manuelle Nacharbeit (Polieren) drastisch reduziert.
Bearbeitung gehärteter Stähle: Durch die hohen Drehzahlen sinkt die Schnittkraft pro Zahn, was den Einsatz kleiner Hartmetallfräser in hartem Material ermöglicht.
Modellbau: Schnelles Fräsen von Ureol oder anderen Blockmaterialien.
Optische Komponenten: Fräsen von Halterungen oder Gehäusen mit extrem dünnen Wandstärken.
technische daten Typ 848 + 852
| Typ | 848 | 852 |
|---|---|---|
| Antriebskegel modular | alle gängigen Kegel | alle gängigen Kegel |
| Aufnahme: Spannzangen | DIN 6499 | DIN 6499 |
| Spannzangenbereich | Ø 1 – 7 mm | Ø 1 – 7 mm / Ø 1 – 10 mm |
| Drehzahl max. min⁻¹ | 80.000 | 48.000 |
| Spindellager Stück | 2 | 2 |
| Geräuschpegel ca. dBA | 83 | 83 |
| Schmierung | Fettdauerschmierung | Fettdauerschmierung |
| Gewicht mit Modularschaft SK 40 ca. kg | 2,8 | 3,8 |
