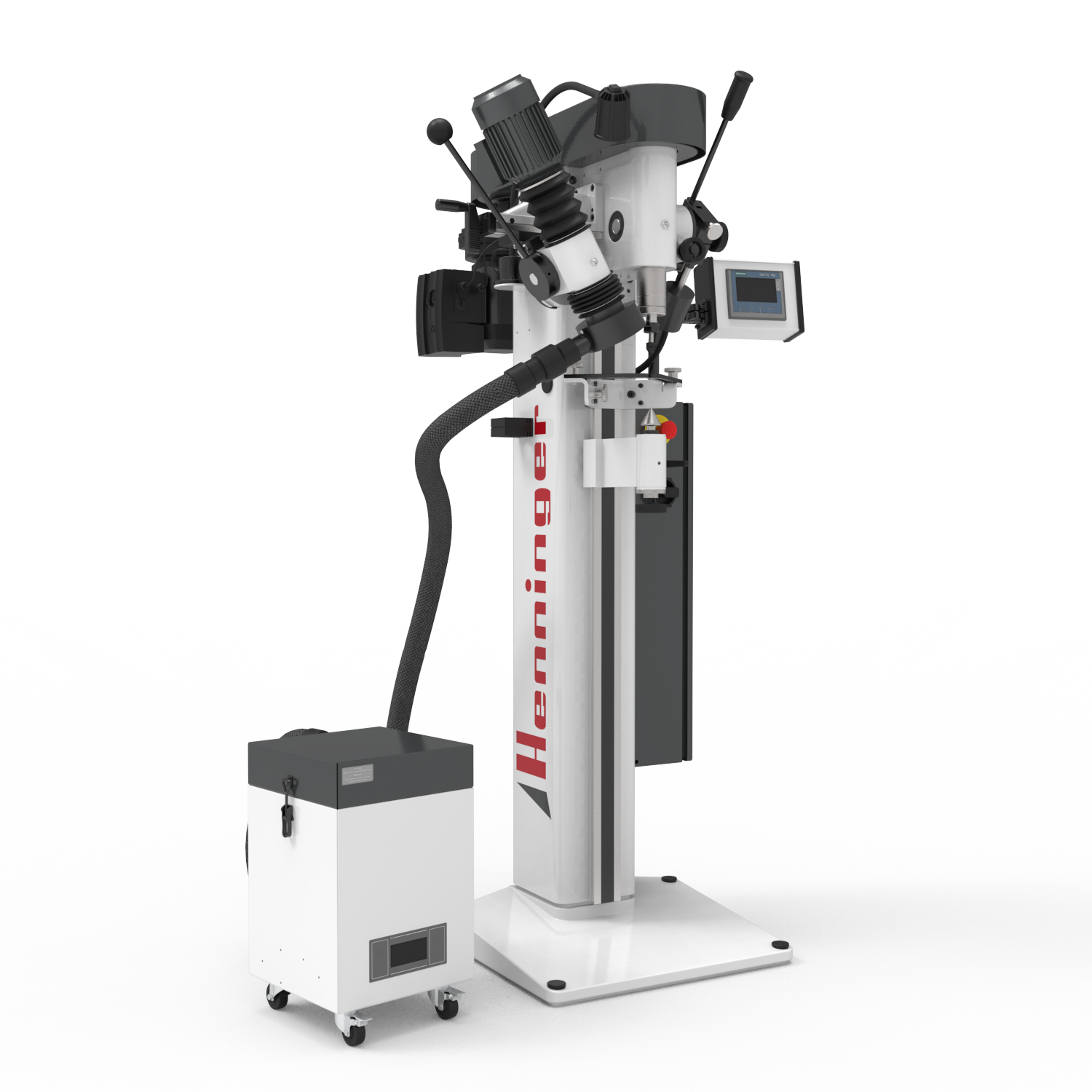

die henninger zss k22
die kompakteste Tisch-Zentrumschleifmaschine
Ultrapräzise Rundheit – einfach und wirtschaftlich
Die Henninger ZSS K22 ist eine spezialisierte Zentrumschleifmaschine für die ultrapräzise Bearbeitung von Zentrierbohrungen. Im Fokus steht die Erzeugung höchster Rundheit im Zentrum – bei gleichzeitig besonders einfacher Handhabung.
Durch kurze Prozesszeiten und eine effiziente Auslegung ermöglicht die ZSS K22 eine äußerst wirtschaftliche Bearbeitung. Die Maschine überzeugt durch stabile Abläufe, reproduzierbare Ergebnisse und eine klare Fokussierung auf das Wesentliche: maximale Präzision im Zentrum.
Die einfache Bedienung, der geringe Aufwand im Betrieb sowie die hohe Prozesssicherheit machen die ZSS K22 zu einer effizienten Lösung für Anwender, die gezielt höchste Rundheit in ihren Bauteilen realisieren möchten
zss k22 serie überblick

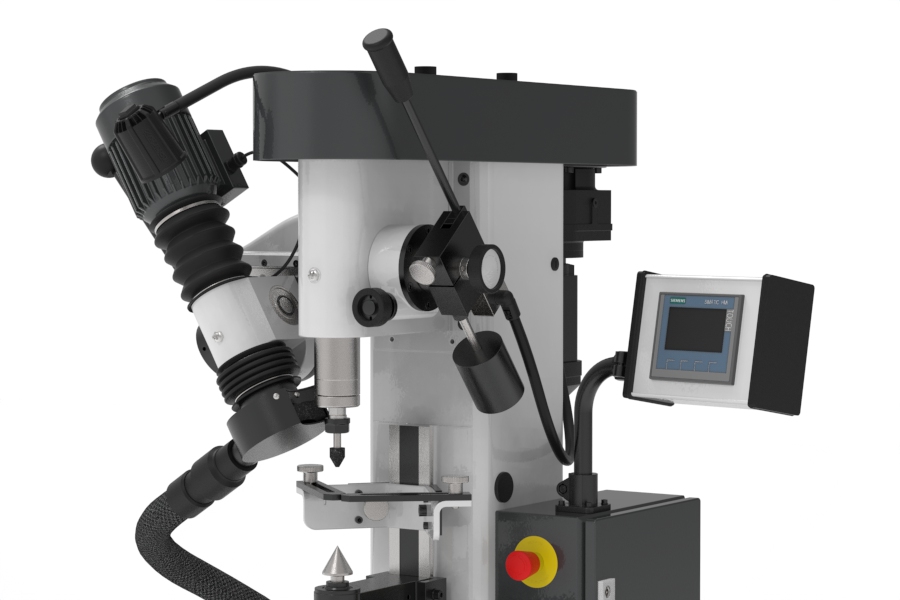

einfache bedienung
Die Henninger ZSS K22 überzeugt durch eine besonders benutzerfreundliche und klar strukturierte Bedienung bei gleichzeitig bewährter Henninger Präzision.
Bereits mit geringem Aufwand lassen sich hochpräzise Zentren mit maximaler Rundheit und konstant hohem Qualitätsniveau erzeugen. Die kurzen Prozesszeiten ermöglichen dabei eine besonders wirtschaftliche Bearbeitung.
Eine einfache Handhabung, stabile Prozesse und reproduzierbare Ergebnisse standen bei der Entwicklung der ZSS K22 im Fokus.

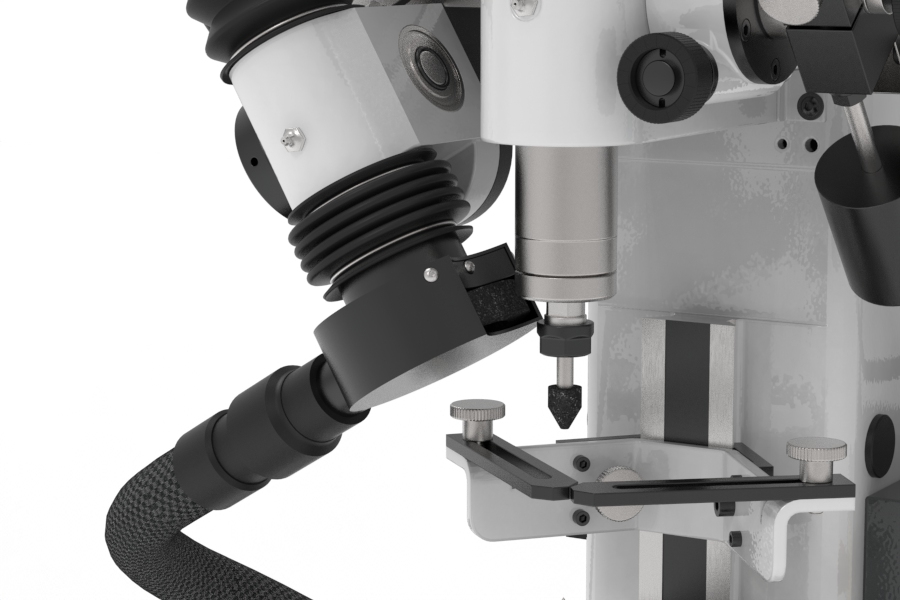

abrichtvorrichtung
Die rotierende Abrichtvorrichtung gewährleistet eine exakte Geometrie der Schleifstifte und sichert eine hohe Prozessgenauigkeit.
In Kombination mit der präzisen Führungs- und Schleiftechnik ermöglicht sie Rundheitsabweichungen von unter 1 µm und eine gleichmäßige Zentrierbohrung – als optimale Grundlage für nachfolgende Bearbeitungsschritte.

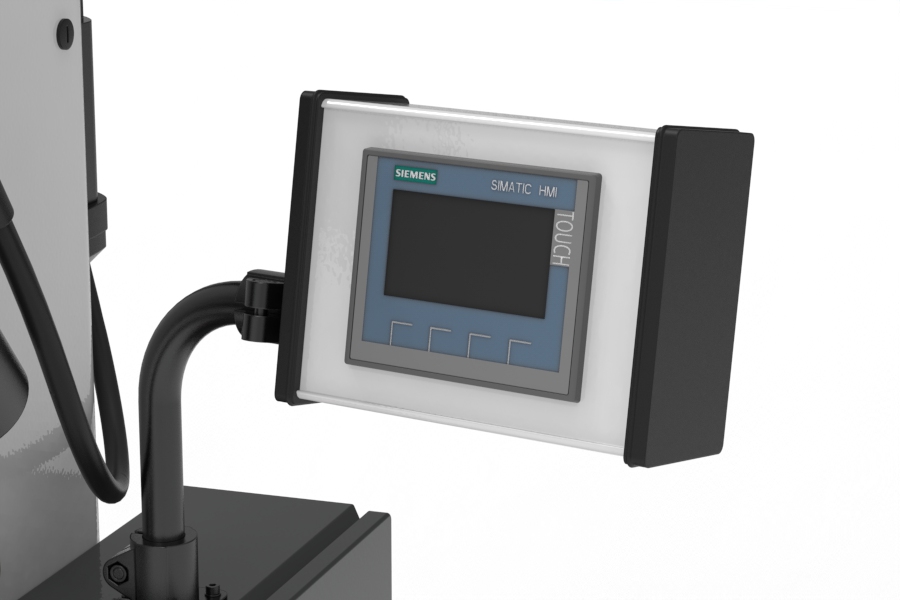

intuitives touchdisplay
Ein integriertes Touch-Display ermöglicht die intuitive Steuerung aller relevanten Prozessparameter. Dadurch lassen sich Prozesse schnell anpassen, Rüstzeiten reduzieren und eine hohe Reproduzierbarkeit sicherstellen.
Die klare Benutzerführung unterstützt den Bediener im Arbeitsalltag und sorgt für eine einfache und sichere Handhabung – auch bei wechselnden Anforderungen.
Die Prozesszeit kann individuell je Zentrum eingestellt werden. Eine Signalisierung im Display ist bereits im Standard.
zss k22 serie anwendungen
Die ZSS K22 ist speziell für Anwendungen ausgelegt, bei denen höchste Rundheit im Zentrum gefordert ist. Sie kommt insbesondere dort zum Einsatz, wo präzise Zentrierbohrungen die Grundlage für nachgelagerte Bearbeitungsprozesse bilden.
Präzisionsfertigung
- Wellen
- Spindeln
- rotationssymmetrische Bauteile
Werkzeugbau
- Gewindebohrer
- Reibahlen
- Fräser
- PKD‑Werkzeuge
- Hohnwerkzeuge
Feinbearbeitung von Zentrierbohrungen
- Korrektur von Rundheitsabweichungen
- Nachbearbeitung von Zentrierungen
- Anwendungen mit höchsten Anforderungen an die Rundheit (< 1 µm)
zss k22 serie Spezifikationen
| Parameter | Wert |
|---|---|
| Werkstücklänge max. (Typ 1000) | 1000 mm |
| Werkstücklänge max. (Typ 1500) | 1500 mm |
| Spitzenhöhe | 165 mm |
| Werkstück Ø max. | 325 mm |
| Zentrierbereich Ø | 1 – 120 mm |
| Zentrierwinkel | 60° – 90° |
| Schleifspindelantrieb | stufenlos regelbar |
| Spindeldrehzahl | 30 – 3600 min⁻¹ (2 Stufen) |
| Spindelleistung | 0,75 kW |
| Spindelhub | 55 mm |
| Spannzangenaufnahme | Ø 1 – 13 mm DIN 6499 |
| Reitstockkegel | MK 2 / MT 2 |
| Werkstückgewicht max. | 50 kg |
| Abrichtscheibe Ø | 120 mm |
| Abrichtspindeldrehzahl | 2800 min⁻¹ |
| Abrichtspindelleistung | 0,25 kW |
| Maschinenbreite | 700 mm |
| Maschinentiefe | 800 mm |
| Maschinenhöhe (Typ 1000) | 1700 mm |
| Maschinenhöhe (Typ 1500) | 2300 mm |
| Maschinengewicht | ca. 240 kg |
| Elektrischer Anschluss | 400 V, 50/60 Hz, 3 Ph, N, PE |
| Farbe Fußteil | RAL 9003 Signalweiß |
| Farbe Kopfteil | RAL 7016 anthrazit |
Je nach Maschinenvariante und Optionen können die Werte variieren.
ZS k22 serie optionen
handhebel mit kraftsensor
Handhebel mit integriertem Kraftsensor zur präzisen Steuerung der Eintauchkraft sowie des Anpressdrucks zwischen Schleifstift und Werkstück. Dies ermöglicht eine besonders feinfühlige und reproduzierbare Prozesssteuerung.

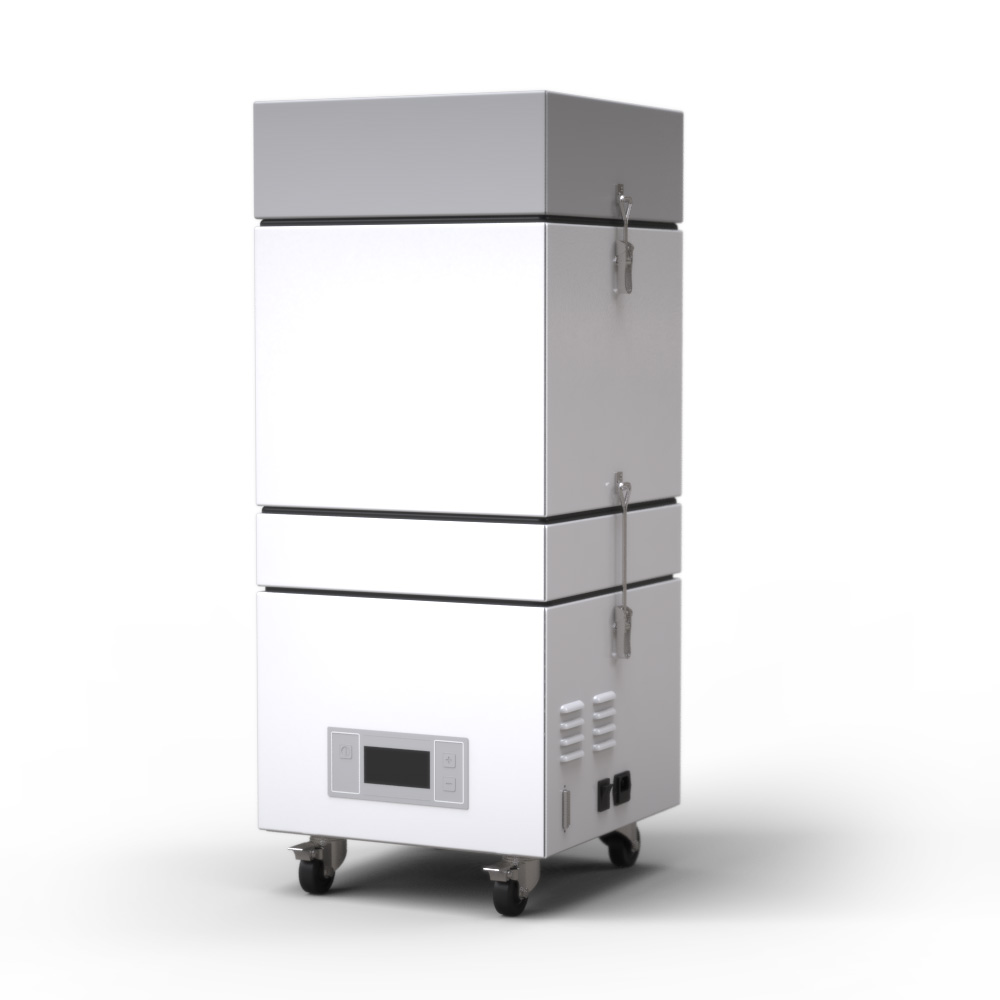

staubabsaugung
Staubabsaugung zur effektiven Erfassung von Schleifstaub, optional mit Absaugglocke für eine gezielte Absaugung im Bearbeitungsbereich.
Sonderlösungen
Henninger Maschinen – maßgeschneidert auf Ihre individuellen Anforderungen und optimal abgestimmt auf Ihre spezifischen Fertigungsprozesse.
