henninger 90° Winkelköpfe

für filigrane cnc- Bearbeitungen bis hin zu Schwerstbearbeitungen

880 serie

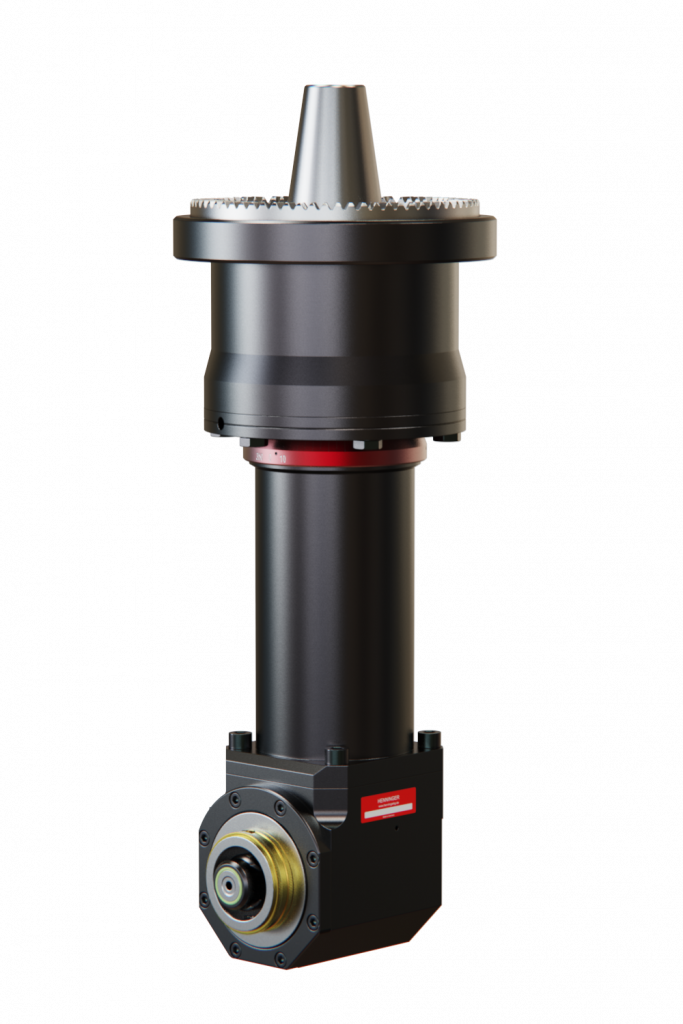

Der Henninger Winkelkopf 90° fest ist für den Einsatz an CNC-Fräsmaschinen konzipiert und lässt sich in unterschiedlichen Lagen nutzen – horizontal, vertikal, versetzt oder in nahezu jeder beliebigen Winkelposition. Durch die hohe Steifigkeit des Winkelkopfs sind Extrembelastungen beim Schruppen möglich, gleichzeitig werden sehr gute Oberflächenqualitäten beim Schlichten erreicht.

Mehrere Längenausführungen des Winkelkopfs ermöglichen das Bearbeiten von Positionen, die mit der Standard-Spindel der Fräsmaschine nicht zugänglich sind. So lassen sich Mehrfachaufspannungen deutlich reduzieren, was zu kürzeren Maschinenlaufzeiten und einer erhöhten Werkstückgenauigkeit führt.

Fehlende Maschinenachsen können mit dem Henninger Winkelkopf 90° fest in verschiedenen Positionen wirkungsvoll kompensiert werden. Dadurch erweitern Sie die Bearbeitungsmöglichkeiten Ihrer CNC-Maschine, ohne in eine komplett neue Maschine investieren zu müssen.

Der Winkelkopf ist in zahlreichen Sonderlösungen verfügbar. Je nach Anwendung kann er unter anderem mit Kronen- oder Kegelradausführung, Hirthverzahnung, Drehdurchführung, 4 x 90° Indexierung sowie mit innerer Kühlmittelzuführung ausgeführt werden. So erhalten Sie einen auf Ihre Bearbeitungsaufgabe optimierten Winkelkopf für Ihre CNC-Maschine.

880 serie überblick

Typ	06	10	13	16	20	25	32	30	40	50
Antrieb	alle gängigen Antriebskegel “modular” Sonderfertigungen möglich	alle gängigen Antriebskegel “modular” Sonderfertigungen möglich	alle gängigen Antriebskegel “modular” Sonderfertigungen möglich	alle gängigen Antriebskegel “modular” Sonderfertigungen möglich	alle gängigen Antriebskegel “modular” Sonderfertigungen möglich	alle gängigen Antriebskegel	alle gängigen Antriebskegel	alle gängigen Antriebskegel	alle gängigen Antriebskegel	alle gängigen Antriebskegel
Werkzeugaufnahme	Spannzangen	Spannzangen	Spannzangen	Spannzangen	Spannzangen	Spannzangen	Spannzangen	Innenkegel	Innenkegel	Innenkegel
Spannbereich	Ø 1 – 7 DIN 6499	Ø 1 – 10 DIN 6499	Ø 1 – 13 DIN 6499	Ø 1 – 16 DIN 6499	Ø 2 – 20 DIN 6499	Ø 2 – 30 DIN 6499	Ø 6 – 34 DIN 6499	SK 30	SK 40	SK 50
Drehzahl min⁻¹ 20 % ED	7000	7000	5000	4000	6000	7000	4000	7000	4000	2500
Drehzahl min⁻¹ 80 % ED	6000	6000	4250	3400	5000	6000	3400	6000	3400	1800
Drehzahl min⁻¹ 100 % ED	4800	4800	3400	2800	4000	4800	2800	4800	2800	1500
zentrale Kühlmittelzufuhr	auf Anfrage	auf Anfrage	auf Anfrage	auf Anfrage	auf Anfrage	auf Anfrage	auf Anfrage	auf Anfrage	auf Anfrage	auf Anfrage

ED = Einschaltdauer / h

Zum Fräsen komplexer Innenkonturen
Für kleine Bohrungsdurchmesser
Hohe Drehzahlen bis 7.000 min-1

Typ 880 Spezifikationen

maße typ 880

Angaben in mm

Typ	06	10	13	16	20	25	32	30	40	50
A	159	159	133	127	143	132	154	132	154
B	35,5	39,9	74 / 53	89,5	88	108	137	89	110	164
C	28	28	38	60	45	71	82	78	82	103
D	20	20	30	33	37	40	45	40	45	68
E	50	50	60	76	74	90	110	90	110	154
F	127	127	101	95	119	93	112	93	112	139
G (DMS/HAV)	65 / 80	65 / 80	65 / 80	65 / 80	65 / 80	110 / 130	110 / 130	110 / 130	110 / 130
H (DMS/HAV)	116	125	125	125	116	148	175	148	175
DMS manueller Wechsel						+	+	+
HAV automatischer Wechsel								+	+	+

Leistung und Drehmoment Typ 880

min⁻¹	06	10	13	16	20	25	32	30	40	50
100	kW 0,12 Nm 11,8	kW 0,12 Nm 11,8	kW 0,27 Nm 26,6	kW 0,26 Nm 49,5	kW 0,49 Nm 47	kW 0,98 Nm 94	kW 2,1 Nm 200	kW 0,98 Nm 94	kW 2,1 Nm 200	kW 7 Nm 665
500	kW 0,57 Nm 10,8	kW 0,57 Nm 10,8	kW 1,28 Nm 24,3	kW 0,51 Nm 49	kW 2,41 Nm 46	kW 4,4 Nm 84	kW 9,5 Nm 181	kW 4,4 Nm 84	kW 9,5 Nm 181	kW 29 Nm 560
1000	kW 1,05 Nm 9,8	kW 1,05 Nm 9,8	kW 2,36 Nm 22,0	kW 4,3 Nm 41,0	kW 4,71 Nm 45	kW 7,85 Nm 75	kW 17,2 Nm 164	kW 7,85 Nm 75	kW 17,2 Nm 164	kW 50 Nm 480
2000	kW 1,95 Nm 9,2	kW 1,95 Nm 9,2	kW 4,38 Nm 20,7	kW 7,55 Nm 36	kW 9,01 Nm 43	kW 13,8 Nm 66	kW 29,9 Nm 143	kW 13,8 Nm 66	kW 29,9 Nm 143	kW 84 Nm 400
3000	kW 2,75 Nm 8,7	kW 2,75 Nm 8,7	kW 6,18 Nm 19,6	kW 10,4 Nm 33,0	kW 13,04 Nm 41,5	kW 18,8 Nm 60	kW 40,5 Nm 129	kW 18,8 Nm 60	kW 40,5 Nm 129
4000	kW 3,5 Nm 8,3	kW 3,5 Nm 8,3	kW 6,18 Nm 14,7	kW 10,5 Nm 24,8	kW 16,55 Nm 39,5	kW 18,8 Nm 45	kW 40,5 Nm 96,6	kW 18,8 Nm 50	kW 40,5 Nm 96,6
5000	kW 3,5 Nm 5,6	kW 3,5 Nm 6,7	kW 6,18 Nm 11,8		kW 19,9 Nm 38	kW 18,8 Nm 36		kW 18,8 Nm 36
6000	kW 3,5 Nm 5,6	kW 3,5 Nm 5,6			kW 22,62 Nm 36	kW 18,8 Nm 30		kW 18,8 Nm 30
7000	kW 3,5 Nm 4,8	kW 3,5 Nm 4,8				kW 18,8 Nm 25,5		kW 18,8 Nm 25
