Mitlaufende Zentrierspitzen, Zentrierkegel, Stirnmitnehmer und Futterflansche​

Diese Henninger Spitzen Serien bestechen durch einerseits höchste Präzision (Rundläufe ab 1 µm), andererseits erlauben sie Werkstückgewichte bis 30 t. Sie sind in allen gängigen Größen von Werkzeugkegeln lieferbar. Die Mitlaufenden Zentrierspitzen dienen als präzises Gegenlager des Werkstücks in Dreh- und Schleifmaschinen. Zentrierkegel ermöglichen das präzise Aufnehmen von Rohren und Wellen mit stirnseitigen Bohrungen. Stirnmitnehmer erlauben das komplette Überdrehen von Wellen etc. ohne Umspannen.

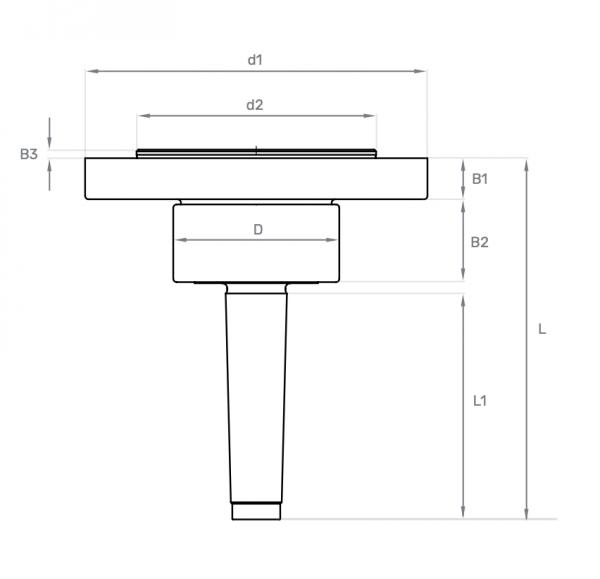

Für Werkstücke ohne Zentrierbohrung bieten wir die mitlaufende Futterflansche an. Sie ermöglichen zur Aufnahme eines zweiten Spannfutter im Reitstock einer Drehmaschine.

Wir bieten Ihnen für alle Spitzen Serien auch Sonderlösungen nach Ihren Vorgaben an.

  • Mitlaufende Zentrierspitzen sind für das Abstützen rotierender Werkstücke zwischen den Spitzen gedacht und besitzen ein integriertes Lager, das mitdreht und dadurch Reibung, Wärmeentwicklung und Verschleiß deutlich reduziert.

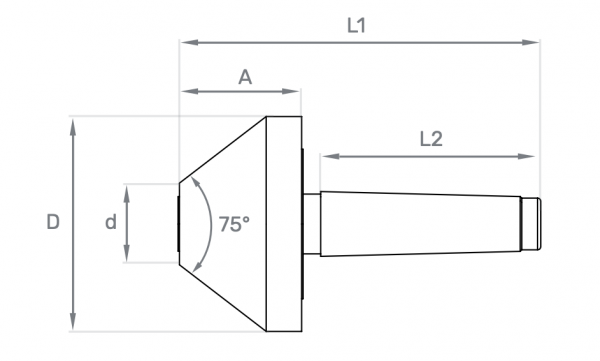

  • Zentrierkegel dienen zum präzisen Zentrieren von Werkstücken oder Bauteilen mit Innenbohrung und zeichnen sich durch ihre konische Form aus, die eine spielfreie, selbstzentrierende Aufnahme ermöglicht.

  • Stirnmitnehmer werden beim Drehen zwischen Spitzen eingesetzt, um das Werkstück über eine formschlüssige Mitnahme an der Stirnseite anzutreiben, wobei ihre Besonderheit die sichere Drehmomentübertragung ohne Spannfutter ist.

  • Futterflansche sind Adapterelemente zur Befestigung von Drehfuttern auf der Maschinenspindel und ermöglichen durch ihre passgenaue Ausführung eine präzise, schwingungsarme Verbindung zwischen Spindel und Spannmittel.

Je nach Stand der Technik kann es zu Abweichungen der Werte kommen.

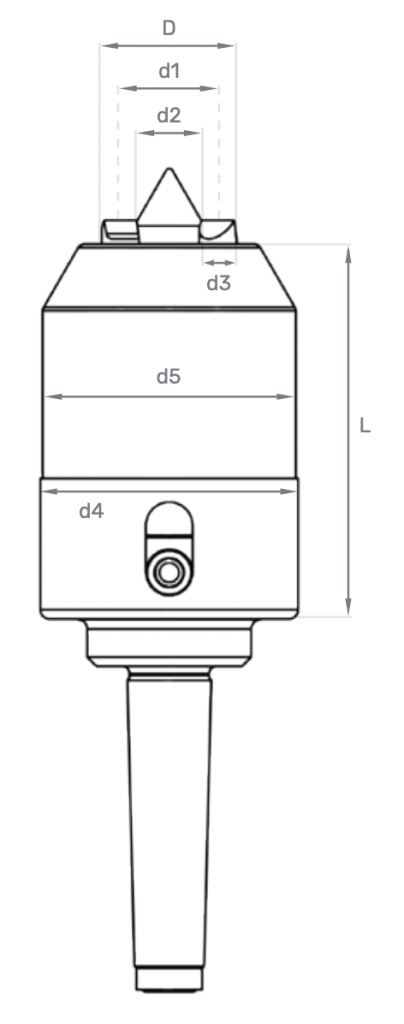

Stirnmitnehmer mit mechanischem Ausgleich 300 – 303

Stirnmitnehmer mit hydraulischem Ausgleich 309 – 312

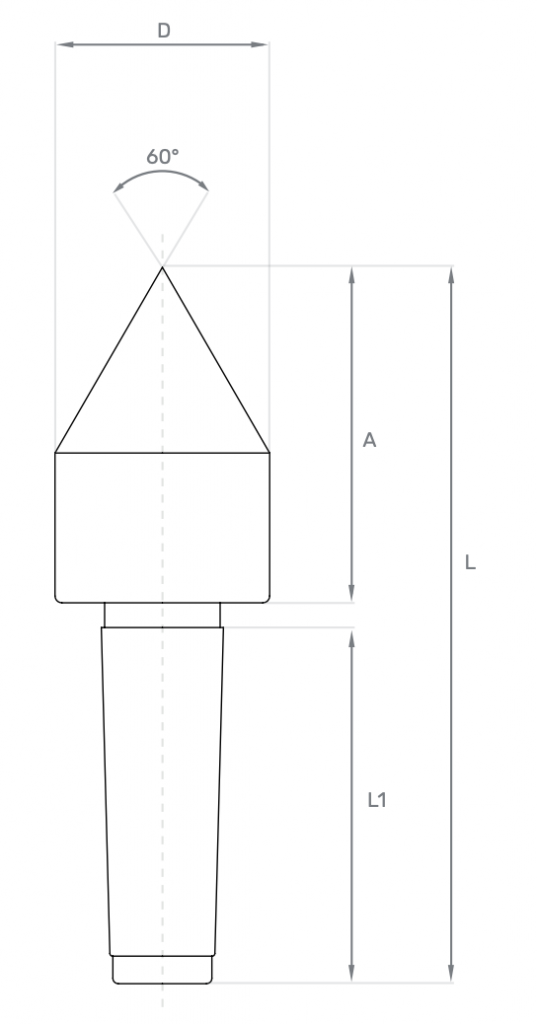

Stirnmitnehmer Mitlaufende Zentrierspitzen 340

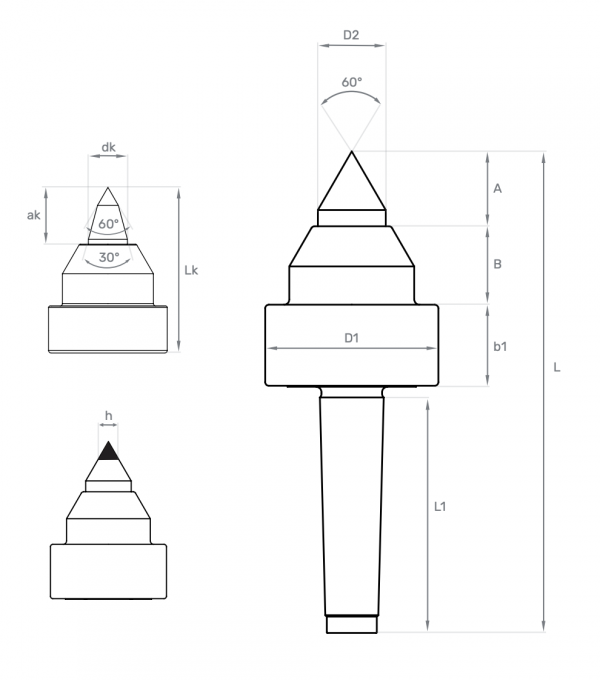

Stirnmitnehmer Mitlaufende Zentrierspitzen 350

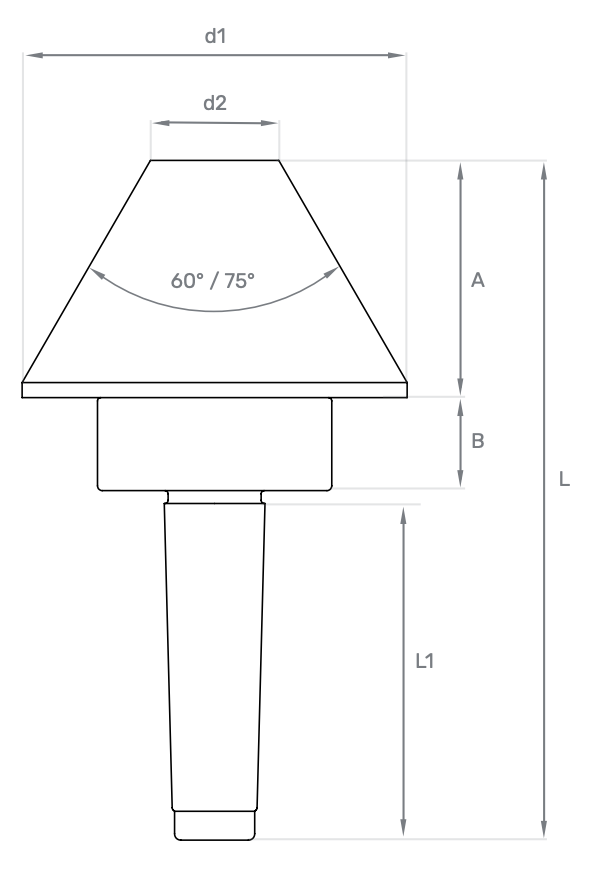

Mitlaufende Zentrierkegel in 60° – 360

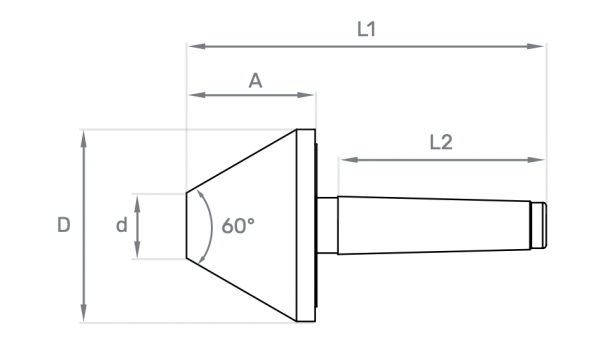

Mitlaufende Zentrierkegel in 60° 363
